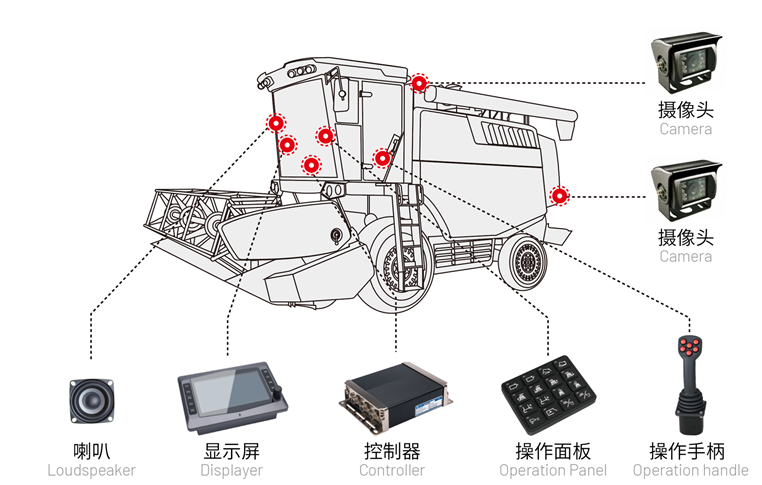

碩博電子小麥收獲機電控系統以8寸顯示屏SPD-080-Fx、控制器MCC-X1、12鍵操作面板SPM-KEYP-A12、多功能操作手柄為控制核心,具有8~32V DC寬壓輸入、耐震動、寬溫域、高防護等特性。通過CAN總線進行通訊,輔以線束作為小麥收獲機內部各電氣單元之間以及與發動機之間的電氣連接。
控制器:采集手柄控制信號、傳感器檢測信號等輸入信號,根據動作邏輯控制開關電磁閥、比例電磁閥、繼電器以及指示燈等輸出;
顯示屏人機界面:實現屏端的操作輸入、畫面切換、參數設置功能;實時顯示運行參數與故障參數;接入攝像頭,顯示倒車影像與糧倉監控影像;接入語言喇叭,實現語音報警控制、音樂(lè )播放、故障提示等功能,同時控制內外喇叭進行分類播放;
12鍵操作面板:替代手柄的部分操作功能作為檢修與應急輸入;
多功能操作手柄:實現主要操作動作的輸入,前進后退,左右轉向,可實現實時無極調速;
系統功能
可實現的主要功能有:操作功能、顯示功能、語音功能、視頻功能等。
顯示功能:系統主要包含主畫面、音樂(lè )界面、CAN監控、IO監控、歷史故障、參數設置、權限設置、RTC設置、調試界面、公司簡介等顯示畫面,可對發動機狀態、總線狀態、控制器輸入輸出狀態、實時故障以及歷史故障等進行監控,對操作權限、操作參數、系統時間進行操作設置;
語音功能:警示語音,開始進行作業操作時,自動置位“警示語音”,將提示操作開始語音報警,語言屏蔽按鍵可屏蔽實時報警語音。音樂(lè ),正常作業時,置位“音樂(lè )”,喇叭將播放音樂(lè )。倒車報警,當手柄進行倒車操作時,語音自動提示倒車警告;
視頻功能:主畫面中有一個視頻窗口,正常情況下顯示糧倉視頻監控畫面,當手柄進行倒車操作時,畫面將顯示倒車視頻監控畫面;點擊視頻窗口可進行大小顯示窗口的切換;
